RITTAL/Compact 系列冷却单元

 Compact 系列冷却单元

•威图Compact机柜空调系列：

–极高的性价比

–外观为RAL7035颜色，与柜体保持一致

–超薄设计，安装方式可以选择外挂式和嵌入式两种

–宽泛电源范围，单向电源和三相电源型号均可选择，50Hz/60Hz 通用

–控制器为数码显示及按键操作，温度显示和高低温等报警显示

–显示器和控制器一体化，无电控板，更耐恶劣的工作环境

–所有型号都通过第三方性能测试认证，符合DIN 3168/EN815/EN14511标准，制冷能力及性能安全可靠

–环保型制冷剂 (R134a)

–标配中英文使用说明书

–CE 认证

–常备库存，快速发货

–适用于机床，工业机械设备生产领域

•可选配置：内置蒸发装置，解决冷凝水问题

 Compact Cooling Unit:

工作原理

空调组成及功能 Component parts and function

A. 压缩机 Compressor

Ø压缩机是制冷循环的心脏。

Ø把制冷剂蒸汽从低压提升到高压，并使它在制冷系统中客服阻力不断循环流动。

B.冷凝器和蒸发器 Condenser & Evaporator

Ø蒸发器的主要作用是让冷媒吸收柜内热量.

Ø冷凝器的主要作用是 将热量排放到外循环.

 C.毛细管

Ø毛细管是节流装置,制冷剂通过毛细管的节流,成为低温低压的液体形式.

Ø恢复成初始状态的制冷剂进入下一个新的循环.

 D.风扇

Ø风扇的作用是促使空气和冷媒进行热交换,在整个制冷循环中起着至关重要的作用

E.制冷剂  Refrigerant

Ø制冷剂又称制冷工质，它是在制冷系统中完成制冷循环的工作介质。制冷剂在蒸发器内汽化吸收被冷却物的热量而制冷，又在冷凝器中把热量放到周围介质，重新成为液态制冷剂，不断进行制冷循环。

Ø氟利昂是饱和碳氢化合物的卤族衍生物的总称，目前用作制冷剂的主要是甲烷和乙烷的衍生物。

Ø制冷剂R134a（CH2FCF3），该制冷剂不含氯原子，其对臭氧层的破坏指数（ODP-Ozone Destroying Potential）是0，因此它对环境是无害的 。

内、外部气流循环进出风方式 Airflow circuit



内部气流循环：上进下出

外部气流循环：下进顶出

内外彼此独立的空气循环保证机柜内部的电气元件不受外部粉尘、水份、油污等污染物影响

Compact过滤网和手指保护网 Filter mat & Finger guard

可拆卸PU聚氨酯过滤网

l 通风口配置有PU聚氨酯过滤网，保证洁净空气循环

手指保护网

l 外部风扇可拆过滤网及手指保护网，更加便捷和安全

Compact  控制方式 Controller

意大利卡乐（Carel）控制器

l 220V/50Hz,400V/50Hz；

l 设定温度范围：30~45℃， ℃ /℉可选（/5）；

l 高低温报警功能（AH/AL）；

l 压缩机、冷凝风扇马达延迟启动功能(20S)；

l 最短开机时间：4min，最短关机时间：1min；

l 可监控压缩机运行状态(“up”键上的绿灯)

l 可编程的参数设置

compact 温度控制模式 Controller mode

空调的选型计算

强制散热制冷：Tu  >  Ti

•     相关参数

– Tu :     外部最大环境温度       ℃

– Ti  :     内部目标温度       ℃

 A   :     机柜有效换热面积    ㎡

– K  :     传热系数         W/㎡K

– Qv :     电气元件散热量   W

– Qs:     辐射传热量        W

– (Ipxx)  IP防护等级



Qk  =  Qv- k•A•DT

•机柜内元件散热量    Qv

•机柜表面散热量        Qs = k•A•DT

• 柜内外温差        DT = (Ti - Tu)

 A•机柜有效表面积 ( surface ）

– 按照不同的安装形式

A=1.8 x H x (W + D) + 1.4 x W x D

A=1.4 x W x (H + D) + 1.8 x D x H

A=1.4 x D x (H + W) + 1.8 x W x H

A=1.4 x H x (W + D) + 1.4 x W x D

A=1.8 x W x H + 1.4 x W x D + D x H

A=1.4 x W x (H + D) + D x H

A=1.4 x W x H  + 0.7 x W x D + D x H

威图空调定期维护知识

A. 每月清洗过滤网及冷凝器

B.定期检查冷凝水出水口，保持通畅。



C.威图空调储藏，维护与运输须知。

1，RITTAL空调的冷凝风扇与蒸发风扇的MTBF是30,000~50,000个小时。因此从这个意义上来看，空调实际上是免维护的。

 2，RITTAL空调的储藏温度不要超过70 ℃ 。

3，RITTAL空调在运输过程中必须保持直立的姿态。

4，空调有一年的保修期，当然前提是客户正常使用的情况下出现问题，RITTAL负责免费维修、更换零部件甚至退货。

IP防护等级说明

IP（International Protection--国际防护标准）是一个由DIN VDE 0470和DIN 40 050定义的术语。

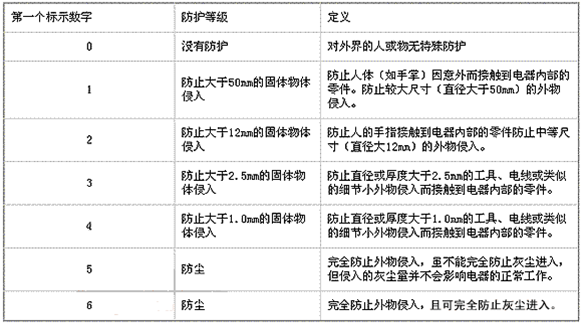

这些标准给出了在额定电压不超过72.5KV时电器设备外壳的防护等级分类。具体内容如下：
